Qijieのアイリンクコンベアベルトは、ワイヤーリンクまたはアイフレックスコンベアベルトとしても知られています。

河北旗潔ワイヤーメッシュ製造有限公司は、工業用と食品加工用の両方に理想的な、直進性と積極的な駆動を備えたコンベヤベルトのプレミアムコレクション、EYE-LINK BELTSを紹介します。これらの多用途ベルトは、幅広い素材、線径、表面処理、アクセサリーを備えており、多様な搬送ニーズに適しています。アイリンク・モジュラーベルトは、強度、安定性、柔軟な構成が特長で、特に食品加工をはじめとする様々な産業に最適です。

非常に平坦な表面でまっすぐでスムーズな走行を保証するように設計されたこのベルトは、幅広い産業で製品の移動効率を高めます。耐久性のあるアイリンクモジュール、プレートリンク、クロスロッドで構成され、柔軟でありながら堅牢な構造を形成し、高荷重用途に理想的です。

素材：

アイリンクコンベアベルトの素材オプションは、以下のように拡張することができます：

• 304ステンレス鋼（T304SS）：耐食性と耐久性で知られ、様々な食品加工や産業用途に適しています。
• 316ステンレス鋼 (T316SS)：304ステンレス鋼に比べて耐食性が向上し、化学薬品や生理食塩水など腐食性の高い環境に最適です。
• 炭素鋼：高強度でコストパフォーマンスに優れ、耐食性を重視しない用途に適しています。
• その他の材料：様々な産業用途への柔軟性と適応性を確保し、特定の要件やアプリケーションのニーズを満たすために、ご要望に応じてご利用いただけます。

これらの素材オプションは、アイリンクコンベヤベルトの適応性と実用性をさらに高め、より幅広い用途と環境に対応することを可能にします。

耐久性とヘビーデューティ性能の融合

アイリンクモジュール、プレートリンク、クロスロッドで作られたQijieのベルトは、柔軟でヒンジのような構造を提供します。この設計は荷重を均等に分散し、安定性と長寿命を保証するため、これらのベルトは高荷重用途に最適です。このベルトは、安定した搬送面と構造固有の強度を兼ね備えています。

アイ・リンク・デザインズ

Qijieのアイリンクコンベアベルトはカスタマイズが可能で、幅広い産業ニーズに対応します。アイリンクベルトには、フルアイリンク、スプリング付きアイリンク、リング付きアイリンク、アンダーウェルドワイヤー付きアイリンクといった異なるスタイルがあり、それぞれが特定の用途に合わせて調整されています。フルアイリンクスタイルはフロースルー特性で注目され、搬送面が平坦で洗浄が容易なため、特に食品加工における少量製品の搬送に効果的です。

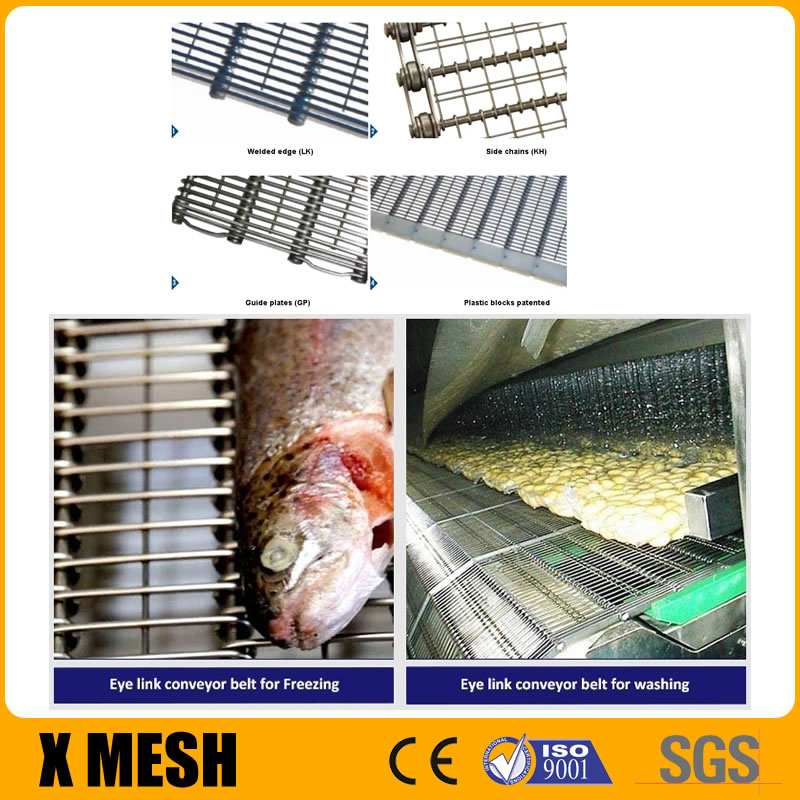

機能性を向上させる特殊なアイリンク・バリエーション

• アイリンク・コンベヤベルトのバリエーション簡易概要
• フルアイ・リンク：平らな表面で均一な搬送に理想的。
• プレスド・アイ・リンクス：小さな隙間用の平らなリンクが付いたベルトで、小さな製品や細かい製品に最適。
• 溶接アイ・リンクリンクがワイヤーに溶接されたベルトは、柔軟なモジュールを形成し、洗浄が容易で、様々な製品サイズに適している。
• プレスと溶接のアイリンク：隙間の少ない安定した搬送に最適です。
• スプリング付きアイリンクス：温度変化に対する安定性を確保し、効果的なクリーニングを可能にするスプリング付きベルト。
• ブッシングまたはワッシャ付きアイリンク製品周辺の空気の流れを良くし、工程効率を高めるために隙間を設けて設計されたベルト。
• 溶接エッジ付きアイ・リンク・ベルト：洗練された外観と優れたサポートのためにエッジを補強したベルト。
• 補強プレート付きアイ・リンク・ベルト：エッジに金属プレートを備えた強力なベルトで、集中的な使用に最適。
• チェーンエッジ付きアイリンクベルト：チェーンエッジ付きベルトは、代替走行と安定したトラッキングを実現。
• サイドガード付きアイリンクベルト：カスタマイズ可能なサイドバリア付きベルトは、製品を所定の位置に保持し、整理された製品ラインに適しています。

メリット

• 食品加工への適応性：多様な食品関連アプリケーションに対応する多彩な構成。
• 頑丈な構造：柔軟なヒンジ構造により、均等な荷重分散と強度を確保。
• カスタマイズ可能なデザイン：サイドガードプレートやクロスフライトなどの追加機能を備えた4つの構造スタイルをご用意。
• 小型製品の搬送に最適：フルアイリンクタイプは、最適なフロースルーとフラットな表面を提供し、特にベーキングプロセスに有益です。
• 業界の汎用性：ステンレス鋼などの素材から作られているため、食品加工、化学、製薬、包装産業などに適しています。
• 可変ワイヤー間隔とサイズ：5/8″（15.9mm）から3.0″（76.2mm）までのワイヤー間隔と、.064″（1.6mm）から.126″（3.2mm）までの標準直径で、さまざまな用途に対応。

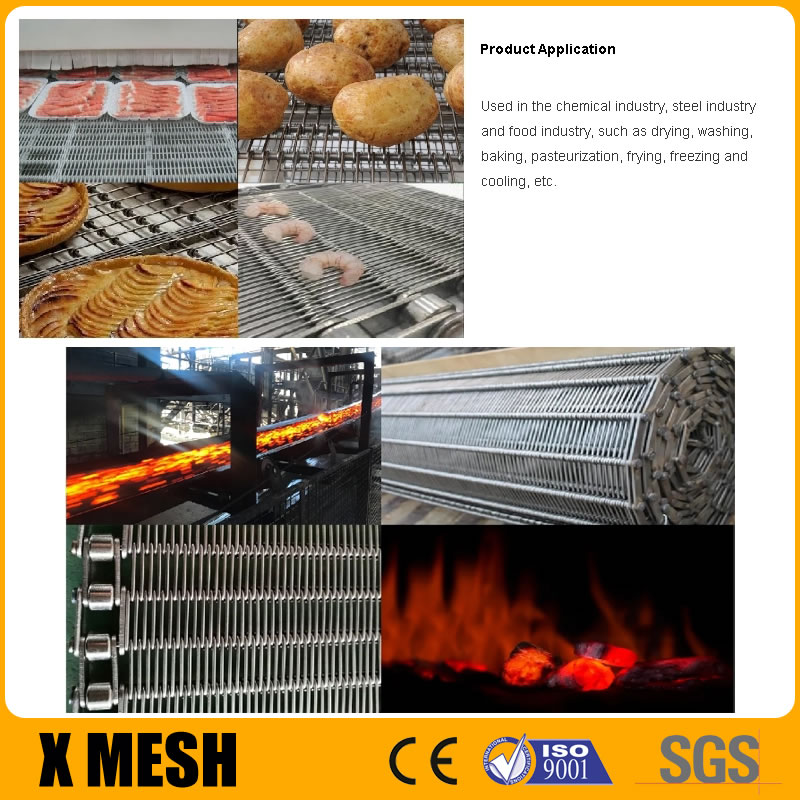

アプリケーション

• 幅広いプロセス：乾燥、洗浄、ベーキング、冷却、冷凍、低温殺菌、調理、ブランチング、揚げ物など。
• 多様な産業用途：ベーキング、調理、冷却、加熱、乾燥、冷凍、ブランチング、洗浄、フライ、選別、等級分け、積み込み、昇降などに適しています。
• 具体的な用途トンネル・フリーザー、乾燥、冷却、調理、洗浄、冷凍、ブランチング、ベーキング、低温殺菌、揚げ物、水切り工程用に設計されている。

多様なアプリケーションのための機能強化

Qijieのベルトには、摩擦駆動ケージローラー、ポジティブドライブスプロケット、オプションのチェーンエッジドライブなど、複数の駆動オプションがあります。製品の高さに合わせて調整可能なサイドガードプレートとクロスフライトを追加することで、機能性がさらに向上します。

特定用途向け機能

• アンダー溶接ワイヤー付きアイリンク：さまざまな製品タイプに対応し、洗浄を簡素化します。
• スプリングスペーサー：安定性と耐衝撃性を提供し、温度変化の激しい環境に最適。
• リングスペーサー：アイリンク間のエアフローを調整可能。

特徴

• シングルレベルサーフェス：製品の巻き込みを防ぎ、「トンネル効果」を排除。
• フラットでオープンなメッシュ構成：洗浄工程を簡素化します。
• カスタマイズ可能：サイドガード、チェーンドライブ、フライトなどのオプションがある。
• 高温適合性：様々な鋼種に対応。
• 耐久性があり丈夫：表面は滑らかで層がなく、ヘビーデューティーな使用に最適。
• 空気と液体の排出：優れた排出能力により、プロセスへの干渉を低減。
• 高い強度と運搬能力：かなりの負荷に適しています。
• モジュール設計：多目的に使用できるフラットな表面形状。
• 長寿命：24時間365日の過酷な生産環境でも信頼性が高い。
• 複数のドライブとスペーサーオプション：様々な産業ニーズに対応
• 効率的なメンテナンス：ダウンタイムとメンテナンスの必要性を減らすように設計されています。

アイリンクコンベアベルトの仕様

• 寸法と能力：
  最大幅：最大156インチ（3960mm）で、大規模な産業ニーズに対応。
  速度能力：最高速度毎分200フィート（毎分61メートル）。
  温度耐性：高温環境に適し、1000°F（538°C）まで耐える。
• チェーンとロッドの仕様：
  チェーン・ピッチ・オプション：25.4mm、31.75mm、38.1mm、50.8mm、63.5mm、76.2mmがあり、さまざまな用途に対応。
  ロッド径の選択肢：5mmから12mmの範囲で、さまざまな荷重要件に対応。
• ワイヤーとスパイラル仕様：
  ワイヤー径範囲：1.5mmから3mmまでのサイズがあり、様々な製品やプロセスの要求に対応。
  スパイラルピッチのバリエーション：2.4mmから100mmまで幅広く対応し、さまざまな製品サイズや種類に対応。
  ロッドピッチ25.4mm、31.75mm、38.1mm、50.8mm、63.5mm、76.2mmがあり、チェーン・ピッチと同じ。
• ベルト幅の柔軟性：
  範囲：200 mmから6,000 mmまで、幅広いコンベヤシステムに対応。

スペーサーなしアイリンクコンベアベルト-仕様書

• ベルトピッチ (mm)
  オプションは、15.875mmのような小さなピッチから、100mmまでの大きなピッチまで幅広い。
• ワイヤー径 (mm)
  1.4mmから4mmまでの豊富なオプションにより、さまざまな強度と柔軟性の要件に対応。
• クロスロッド径(mm)
  3.2mmから8mmまであり、さまざまな耐荷重に対応できる。

以下は、アイリンクコンベヤベルト（アンダー溶接ワイヤ間隔）の各仕様に対応する表です：

ベルトピッチ (mm)	ワイヤー径 (mm)	クロスロッド径(mm)	最小ギャップ間隔 (mm)	段差（mm）	最大溶接ワイヤ本数
15.875	1.8	3.2	2.0	0.1	1
25.000	2.0	5.0	2.3	0.1	2
25.400	2.0	5.0	2.3	0.1	2
30.000	2.0	4.0	2.3	0.1	2
30.000	2.0	5.0	2.3	0.1	2
50.000	2.0	5.0	2.3	0.1	3
50.000	2.5	5.0	2.8	0.1	3
50.000	2.5	6.0	2.8	0.1	3
50.800	2.5	8.0	2.8	0.1	3
50.800	3.0	8.0	3.3	0.1	3
75.000	2.5	5.0	2.8	0.1	3
75.000	2.5	8.0	2.8	0.1	3

以下は、アイリンクコンベヤベルトのスペーサーとしてのスプリングの仕様表です：

ベルトピッチ (mm)	ワイヤー径 (mm)	クロスロッド径(mm)	最小ギャップ間隔 (mm)	ギャップ間隔 8mm	ギャップ間隔 10mm	ギャップ間隔 12mm	ギャップ間隔 15mm	ギャップ間隔 17.5mm	ギャップ間隔 20mm
25.00	2.0	5	7.0	8	10	12	15.0	17.5	20
25.40	2.0	5	7.0	8	10	12	15.0	17.5	20
30.00	2.0	4	7.0	8	10	12	–	–	20
30.00	2.0	5	7.0	8	10	12	15.0	17.5	20
31.75	2.0	5	7.0	8	10	12	15.0	17.5	20
50.00	2.0	5	7.0	8	10	12	15.0	17.5	20
50.00	2.5	5	7.5	8	10	12	15.0	17.5	20

この表は、スペーサーとしてスプリングを使用したアイリンクコンベアベルトの詳細な概要で、ベルトピッチ、ワイヤーとクロスロッドの直径、使用可能なギャップ間隔の範囲を示しています。は特定のギャップ間隔がその構成では利用できないことを示します。

リングをスペーサーとしたアイリンクコンベアベルトの仕様詳細表です：

ベルトピッチ (mm)	ワイヤー径 (mm)	クロスロッド径(mm)	最小ギャップ間隔 (mm)	隙間間隔を（mm）広げることができる
25.00	2.0	5	4	2.0
25.40	2.0	5	4	2.0
30.00	2.0	4	4	2.0
30.00	2.0	5	4	2.0
31.75	2.0	5	4	2.0
50.00	2.0	5	4	2.0
50.00	2.5	5	5	2.5
50.00	2.5	6	5	2.5
50.80	2.5	6	5	2.5
50.80	2.5	8	5	2.5
50.80	4.0	8	8	4.0
60.00	2.0	5	4	2.0
60.00	2.5	5	5	2.5
75.00	2.5	5	5	2.5
75.00	2.5	8	5	2.5

この表は、ベルトピッチ、ワイヤー径、クロスロッド径、最小隙間間隔、隙間間隔の増やし方を含む、リングをスペーサーとするアイリンクコンベアベルトの様々な仕様を包括的に示しています。

また、以下のアイリンクコンベアベルトの製品仕様もご提供できます：

リングをスペーサーにしたアイリンク・ベルト
バネをスペーサーとするアイリンクベルト
アイリンク・ベルト、アンダー・ウェルド・ワイヤー・スペーシング付き
我々のスペックは9つの重要な側面をカバーしている：

• ベルトピッチ（mm）：連続する2つのアイリンクの中心間距離を測定する。
• ワイヤー径（mm）：アイ・リンクを形成するワイヤーの太さを示す。
• クロスロッドの直径（mm）：支持用のアイリンクを貫通するロッドの直径を指定する。
• 最小ギャップ間隔（mm）：材料搬送に重要なベルトの最小ワイヤーギャップを示します。
• アンダー溶接ワイヤーの間隔（mm）：アンダーウェルド・ワイヤー間の距離で、追加のサポートを提供し、ベルトの柔軟性と強度を決定する。
• 最大耐荷重：ベルトの素材と構造に基づいて、ベルトの安全な耐荷重を示しています。
• 温度範囲：ベーキングや冷凍などのアプリケーションに不可欠な動作温度範囲を定義します。
• 素材：ベルトの強度、柔軟性、環境適性に影響する、使用されている金属の種類の詳細。
• 表面処理：保護と機能性を高めるために施されたコーティングや処理について説明する。

これらの仕様の具体的な数値は、メーカーの設計やベルトの使用目的によって異なることにご注意ください。これらのパラメーターの詳細な数値や範囲が必要な場合は、書式の整った仕様書をEメールでお送りいたします。

例については写真を参照
