Qijieのチェーンリンクコンベアベルトの仕様、エッジの種類とデザインスタイル

河北旗潔ワイヤーメッシュ製造有限公司のチェーンリンクコンベアベルトは、そのシンプルさ、費用対効果、汎用性、適応性により、さまざまな産業用途で際立っています。その広範な適用性とカスタマイズ可能なオプションにより、多くの産業で生産性と有効性を高める貴重なツールとなっています。

シンプルなデザインで知られるチェーンリンクコンベアベルトは、軽作業の乾燥、冷却、搬送用途に経済的で効率的なソリューションを提供します。ステンレススチールワイヤーメッシュを主な素材とし、スパイラル状に織り込まれたコイルがチェーンリンクフェンスのような構造を形成し、エネルギー効率の高いプロセスに理想的な広いオープンエリアを提供します。

A：コイル横ピッチ（mm） B：コイル線径（mm）
C：縦クロスワイヤピッチ（mm） D．クロスワイヤー径（mm）

材料：

• ステンレス鋼：最も一般的に使用される材料で、耐久性、耐食性、食品加工や高温用途に適していることで知られている。304、316、201のような異なるグレードは、耐食性と強度の特定の要件に応じて使用されます。
• 軟鋼：汎用用途に使用される費用対効果の高いオプション。軟鋼ベルトは、耐久性と環境要因への耐性を向上させるため、亜鉛メッキ（電気または溶融）などの表面処理が施されることが多い。
• 炭素鋼：強度に優れ、経済的。高強度と低コストを重視する様々な用途に適している。

これらの素材により、チェーンリンクコンベアベルトは高温炉から食品加工ラインまで、さまざまな環境下で効果的に動作し、耐久性と機能性の両方を確保することができます。材料の選択は、耐腐食性、強度、高温や化学薬品への暴露など、用途の特定の要件に大きく依存します。

アプリケーション

チェーンリンクコンベアベルトは、その汎用性、耐久性、効率のために広く使用されています。特に、通気性を促進するオープンメッシュデザインと、様々な環境条件に耐える能力が高く評価されています。

• 食品加工とベーキング効率的な熱伝導と気流を可能にするオープンメッシュ設計により、調理、ベーキング、冷凍用途に最適です。これは、オーブン、フライヤー、その他の調理機器やベーキング機器に特に有効です。
• 化学産業：ステンレススチールチェーンリンクベルトの耐食性は、腐食性物質にさらされる可能性のある化学処理環境に適しています。
• 冷却と冷凍：開口面積が大きいため、冷却システムや冷凍ユニットなど、エアフローを必要とする用途に最適。
• 乾燥プロセス乾燥オーブンや同様の用途において、ベルトは乾燥工程に不可欠な効率的な水分蒸発と熱分配を促進します。
• 焼鈍炉：このベルトの耐熱性は、加熱と冷却の制御が重要な焼鈍炉での使用に適しています。
• 医薬品と化粧品：清潔さと様々な化学薬品に対する耐性が重要視される製造・包装ラインで使用される。
• 自動車とエレクトロニクス精度と信頼性が重要な部品の組み立てと輸送。
• 包装と搬送これらのベルトは、その適応性と異なる種類の製品を処理する効率性により、様々な包装および搬送システムに使用されています。
• 廃棄物処理とリサイクル：耐久性に優れているため、廃棄物処理やリサイクル施設のような過酷な環境での使用に適している。
• ガラス・セラミックス産業高温ゾーンを通過する製品を輸送する必要がある用途。

仕様

• ワイヤーの直径：
  範囲は通常1.2mmから3mm。
  直径はベルトの強度と柔軟性に影響し、より太いワイヤーはより大きな負荷容量を提供する。
• スパイラルピッチ（スパイラル間の距離）：
  6mmから40mmまで様々。
  ベルトの開口面積に影響し、特定レベルの気流または粒子径の封じ込めを必要とする用途には極めて重要である。
• ロッドピッチ（クロスロッド間の距離）：
  一般的には5mmから30mmの範囲である。
  ベルトの構造的完全性と耐荷重性を判定する。
• ベルト幅：
  200 mmから5,000 mm以上まで対応可能。
  幅は、用途の規模や輸送される製品の大きさに基づいて選択される。
• エッジタイプ：
  溶接エッジ、ナックル・エッジ、チェーン・エッジがあり、それぞれ強度、柔軟性、運動機構において異なる利点を提供する。
• メッシュサイズ：
  スパイラルとロッドのピッチによって異なる。
  製品サポートのレベルと、ベルトがどのような用途に適しているかを判断します。
• 耐荷重：
  材質、線径、ベルト全体の構造によって異なる。
  特定のアプリケーション要件に合わせてカスタマイズ可能。
• 温度耐性：
  材質の選択により異なるが、ステンレス鋼のオプションはより高い耐熱性を持つ。

主なエッジの種類

エッジタイプの選択は、チェーンリンクコンベアベルトの機能性と様々な用途への適合性に重要な役割を果たします。ベルトの強度、柔軟性、スムーズな操作性、様々な荷重や操作ストレスへの対応力などの要素に影響します。主なエッジタイプは以下の通りです：

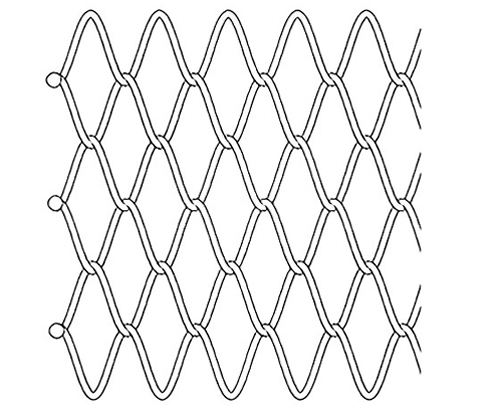

• 溶接エッジ：
  このタイプは、ベルトエッジのコイルワイヤーをループ状にして溶接する。
  滑らかな仕上がりで、最も一般的で経済的なエッジ仕上げである。
  強く閉じたエッジが必要な用途に適している。
• ナックル・エッジ
  ここで、各コイルワイヤーの端は「U」字型に曲げられ、隣のコイルとかみ合わされる。
  このエッジスタイルは柔軟性を高め、ベルトエッジでのストレスを軽減する。
  滑らかなエッジが重要でない、あまり要求の厳しくない用途には実用的な選択である。

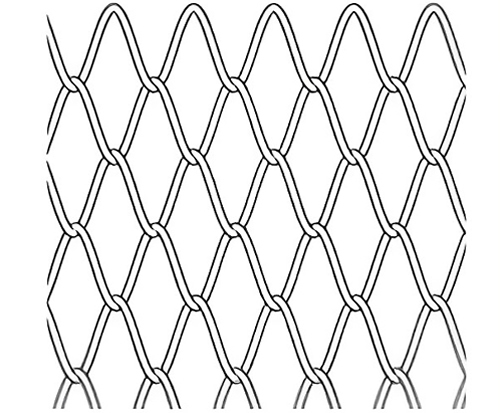

• チェーンエッジ：
  溶接エッジやナックルエッジに加えて、チェーンリンク・ベルトの中にはサイドチェーンで駆動できるものもある。
  これは、メッシュコイルを貫通するように配置されたクロスロッドを、メッシュエッジのチェーンに接続するものである。
  このタイプのエッジは、運動と支持の異なるメカニズムを提供し、特定のコンベヤ・システムに適している。

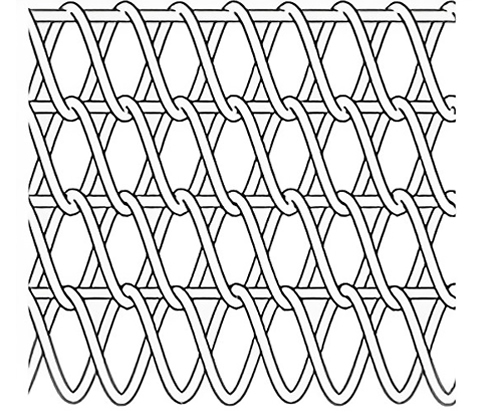

• 補強されたエッジ：
  さらに強度を増すために、エッジを太いワイヤーや特殊なデザインで補強することもできる。
  これは、より重い荷重や、より要求の厳しい搬送用途に最適です。
• スペシャル・カスタム・エッジ：
  用途に応じて、独自の運用要件を満たすカスタム・エッジを設計することができる。
  これには、特定の用途に合わせた特定の形状、素材、構成が含まれる。

デザインスタイル：

チェーンリンクコンベアベルトの各デザインスタイルは、特定の利点を提供し、負荷容量、空気の流れの必要性、搬送される製品の種類、および環境条件などの要因に応じて、異なるタイプのアプリケーションに適しています。デザインの多様性により、これらのベルトは食品加工から工業製造まで、幅広い産業で使用することができます：

• 標準的なチェーンリンク・デザイン：
  これが基本形で、螺旋状のワイヤーが織り込まれている。
  効率的な乾燥や冷却のためにオープンエリアを維持することが重視され、負荷が比較的軽い用途に最適です。
• ロッド補強チェーンリンク・デザイン：
  このスタイルには、スパイラルワイヤーを貫通するクロスロッドが含まれており、ベルトの強度と安定性を大幅に高めている。
  オープンエリアの維持と重い荷物の取り扱いのバランスを必要とする用途に適している。
• デュプレックス・チェーンリンク・デザイン：
  さらに進化したデュプレックス・リンク・ベルトは、二重に織り込まれたスパイラル・ワイヤーを特徴としている。
  この設計では、開口面積は小さくなるが、強度と耐荷重は大きくなる。
  高い負荷容量と効率の両方を必要とするプロセスに最適です。
• バランスの取れた織りのデザイン：
  伝統的なチェーン・リンク・スタイルではないが、バランスの取れた織りのデザインは、同様の用途に使われることもある。
  左右のスパイラルコイルを交互に配置することで、バランスの取れた安定した搬送面を提供する。
• フラットワイヤー・チェーンリンク・デザイン：
  平らなワイヤー・スパイラルにより、より剛性の高いフラットな表面を実現。
  平らな製品の搬送や、より安定した搬送面が必要な場合に適しています。
• 複合織りのデザイン：
  異なる織り方を組み合わせることで、より丈夫でタイトなメッシュを作り出す。
  このデザインは、高い強度と小さなメッシュ開口部を必要とする用途に使用される。
• カスタマイズされたデザイン：
  コンベヤベルトは、用途の特定の要件を満たすためにカスタム設計することもできます。
  これには、ユニークな織りパターン、ワイヤーのサイズ、素材、エッジ処理などが含まれる。

特徴

河北旗潔ワイヤーメッシュ製造有限公司のチェーンリンクコンベアベルトは、幅広い産業用途に適しているいくつかの顕著な特徴を提供します：

• シンプルなデザイン：スパイラルコイルを織り込んだシンプルな構造により、オープンメッシュを実現。このデザインは、製造やメンテナンスが簡単なだけでなく、軽負荷の用途に非常に効果的です。
• 経済的なソリューション：チェーンリンクコンベアベルトのシンプルな構造は、他のタイプのコンベアベルトと比較して費用対効果の高い選択肢となります。その軽量性は、特に低荷重を要求される用途において、経済的な利点をさらに高めます。
• 機能的な多様性：軽量なリフティングや搬送作業に優れている一方で、そのデザインは様々な用途に機能的です。メッシュの開口面積が大きいため、乾燥や冷却など、空気の流れが必要な工程に特に効果的です。
• カスタマイズ可能なエッジスタイル：ベルトは、特定の用途のニーズに応じて、溶接またはナックルという異なるエッジスタイルで調整することができます。それぞれのスタイルには、強度と柔軟性の面で独自の利点があります。
• バッフルの追加：サイドバッフルとセンターバッフルをベルトデザインに組み込むことができます。これらは製品の落下防止に有効で、材料の選別や搬送を助けます。
• チェーンリンク駆動：ベルトのチェーンリンク駆動パターンは、スムーズで効率的な運転を保証し、全体的な生産性と最小限のダウンタイムに貢献します。
• 耐久性のある素材品質：一般的にグレード304のステンレススチール製で、ベルトは耐久性と耐腐食性を備えています。ご要望に応じて他の鋼種もご用意できます。
• ロッド補強オプション：より高い負荷能力を必要とする用途には、ベルトをクロスロッドで補強し、強度と耐荷重能力を高めることができます。
• 交互のパネル方向：トラッキングの問題に対処するため、ベルトには左右交互にパネルを取り付けることができます。

チェーンリンク・コンベヤベルトは、これらの特徴を併せ持つことで、信頼性と有効性を確保しつつ、多様な搬送ニーズに応えることができ、様々な産業で多用途かつ効率的な選択肢となっている。

例については写真を参照
