釣り合った織り方のコンベヤーベルト-標準的な釣り合った織り方、二重釣り合った織り方、釣り合ったワイヤーベルト

河北旗潔ワイヤーメッシュ製造有限公司のバランス織りコンベヤベルトは、コンベヤベルト業界における多用途で堅牢なソリューションです。これらのベルトは、圧着クロスワイヤーで接続された左右巻スパイラルで知られ、幅広い産業用途に対応しています。交互に巻かれたワイヤーメッシュスパイラルはシングルスパイラルとダブルスパイラルがあり、圧着クロスワイヤーまたはストレートクロスワイヤーで連結されています。この構造は多様なメッシュサイズの選択を可能にし、ベルトを様々な用途に適しています。

効率的なトラッキングと安定性で有名な河北旗傑のバランス織りコンベヤベルトは、圧着クロスロッドにより横方向のドリフトを防止し、動きを最小限に抑えます。同社はまた、標準的なスプロケット駆動ベルトに代わるドラム駆動のストレートランニングフリクション駆動ベルトも提供しています。シンプルな織物から複雑で密に織られたデザインまで幅広く取り揃えており、素材やパターンのカスタマイズも可能です。

用途に応じて、ポジティブドライブ、フリクションドライブ、チェーンドライブの3つの駆動方式から選ぶことができ、それぞれに独自のメリットがある。

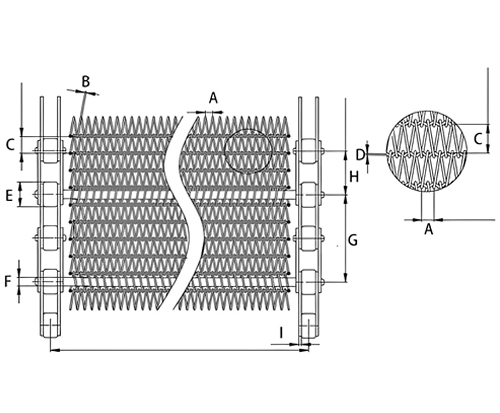

バランスド・ウーブン・ベルト チェーン・エッジ チェーン・エッジ付き
A：スパイラルワイヤーピッチ（mm）
B：スパイラルワイヤー径（mm）
C：クロスロッドピッチ（mm）
D：クロスワイヤーの直径（mm）
E: ローラー直径 (mm)
F：サポートロッド径（mm）
G：サポートロッドピッチ（mm）
H：チェーンピッチ（mm）
I：板厚（mm）

仕様

当社のバランス織りコンベヤベルトは、サイズ、温度耐久性、素材のカスタマイズを提供し、さまざまな産業ニーズに対応するように設計されています。

一般仕様：

• ベルト幅オプション:200mmから5,000mmまで。
• 最大ベルト幅:160インチ（4060mm）まで。
• 動作速度:最大毎分1000フィート（毎分304.8メートル）。
• 温度耐久性:最高2100°F（1149°C）、材質により異なる。
• 特徴:ナックル加工を施したサルベージエッジが耐久性を向上。

特定のワイヤーとロッドの仕様：

• ワイヤー径:1.2mmから3mmの範囲。
• クロスワイヤー径:1.2mmから4.0mm。
• フラットワイヤーサイズ:1.0mm×0.7mm〜6.0mm×3.0mm。
• スパイラルワイヤーピッチ:オプション：4、5、6、8、11、15、22mm。
• クロスロッドピッチ:4、5、6、6.4、8、10、12、13、15、20、23、25、27mmを含む、4mmから33mmまでの品種。
• スパイラルワイヤー径:範囲：0.9mmから3.0mmで、具体的な範囲は0.9mmから1.2mm、0.9mmから1.6mm、1.2mmから2.0mm、1.6mmから3.0mm。
• クロスワイヤー径:1.2mmから4.0mmまであり、具体的な範囲は1.2～1.6mm、1.2～2.5mm、1.6～3.0mm、2.0～4.0mmなど。

これらの包括的な仕様は、幅広い産業用途に適した当社のバランス織りコンベヤベルトの適応性と汎用性を示しています。

ベルトの種類

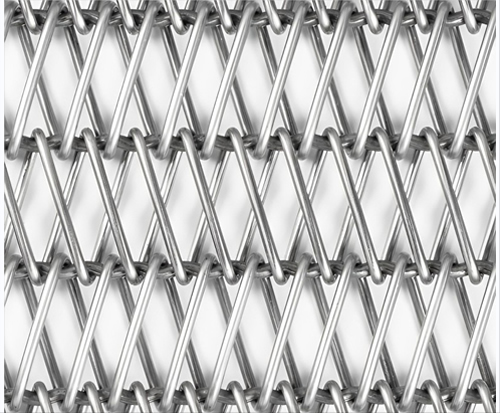

• 標準的なバランスド・スパイラル・ウーブン・ベルト：圧着クロスワイヤーで接続された左右交互のコイル。

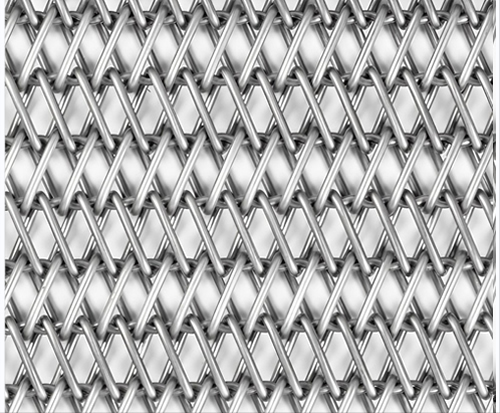

• ダブル・バランス・スパイラル・ベルト：標準型に似ているが、クリンプ・クロスワイヤーで接続された一対の噛み合いコイルがあり、より小さな製品に適している。
• ストレート・クロスワイヤー付き標準バランスド・スパイラル・ウーブン・ベルト：標準タイプに似ているが、単一のインターロック・コイルをストレート・クロス・ワイヤーでつないだもの。
• ストレートクロスワイヤー付きダブルバランススパイラルベルト：ダブルバランススパイラルデザインをベースに、小物製品ハンドリング用に二重噛み合いコイルのストレートクロスワイヤーを使用。

エッジ仕上げ：

• 溶接エッジ:一般的でコストパフォーマンスが高く、コイルと圧着ワイヤーを溶接する。
• ラダーエッジ:滑らかさと柔軟性を提供し、高温用途や太い圧着ワイヤーピッチに適している。
• フックエッジ:ラダーエッジに似ており、より大きな圧着ワイヤーピッチに滑らかさと柔軟性を提供する。
• チェーンエッジドリブン・メッシュ:サイドチェーンがクロスロッドで連結され、エッジのメッシュコイルとチェーンで連結されるため、別の駆動方法が可能。

材料

当社のコンベアベルトは高級ステンレススチール製で、さまざまな産業要件に適合するさまざまなオプションを提供しています。利用可能な材料は以下の通りです：

• ステンレス・スティールのバリエーション：
  T316LSS: 耐食性と耐孔食性で知られる。
  T304SS：耐久性が高く、幅広い温度や化学薬品に耐えることで人気がある。
  T430SS: 磁気特性と優れた耐食性で知られる。
• 代替材料：
  高炭素鋼（HCS）：強度と耐久性が評価され、ヘビーデューティー用途に最適。
  亜鉛メッキワイヤー：耐食性に優れ、様々な環境条件に対応。
• その他のステンレス・スチール・オプション：
  SS 201：ニッケル含有量が低く、マンガンと窒素含有量が高いことで知られる。
  SS 304: 優れた耐食性で知られる一般的なステンレス鋼。
  SS 316：耐食性を高めるためモリブデンを含有。
  SS 314：耐熱性に優れ、高温用途に最適。
• 耐摩耗ステンレス鋼（WRSS）：摩耗や磨耗が懸念される環境用に特別に設計されています。
• 亜鉛メッキスチール（Galv）：腐食に対する堅牢な保護を提供し、屋外や過酷な環境でよく使用されます。

これらの素材オプションにより、当社のコンベヤベルトは、食品加工から重工業まで、様々な産業用途の具体的な要求に応えることができ、信頼性と長寿命を保証します。

主な応用分野

私たちのバランス織りコンベヤベルトは、その適応性と耐久性により、様々な産業で重要な役割を果たして、その汎用性のために有名です。幅広い産業用途で貴重な資産として機能し、効率的で信頼性の高いオペレーションを保証します。

• 食品加工：焼く、揚げる、乾かす、冷やすなど、食品製造のさまざまな段階に最適。その素材とデザインは、食品を安全かつ効率的に取り扱うのに適しています。
• 冶金プロセス：これらのベルトは高温や高荷重を含む金属加工の過酷な環境に耐えることができます。
• ガラスとセラミック産業その耐久性と耐熱性は、ガラスやセラミック製品の製造や取り扱いに適している。
• 化学薬品への対応：ベルトの構造材料は様々な化学薬品に耐性があり、化学処理と輸送に適しています。
• 装飾的用途：工業用途だけでなく、ベルトは装飾的な場面でも活用でき、機能的・美的役割の両方でその多用途性を発揮します。

メリット

• 汎用性：負荷や温度条件の異なる幅広い用途に適応。
• 耐久性：高品質の素材を使用し、長寿命と耐摩耗性を保証します。
• 安定性と追従性：優れた追従性が横方向の動きを防ぎ、スムーズな操作を実現します。
• カスタマイズ可能：エッジプレートやフライトのオプションも含め、さまざまな素材、織り方、仕様が可能。
• 規格の遵守：FDAやGMPなどの食品安全基準に準拠して製造されています。
• メンテナンスの容易さ：シンプルな構造により、修理やメンテナンスが容易。
• 耐熱性と耐腐食性：高温環境に適し、化学薬品、酸、アルカリに強い。

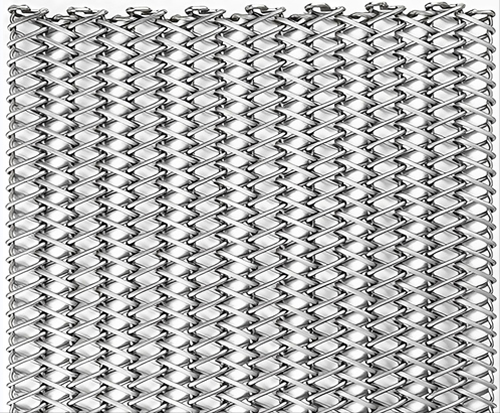

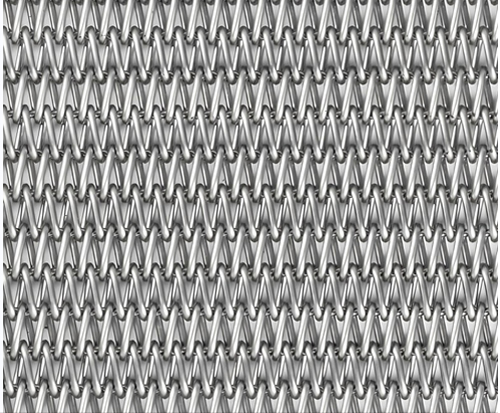

例については写真を参照
